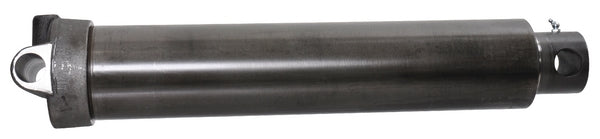

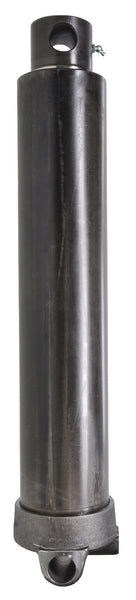

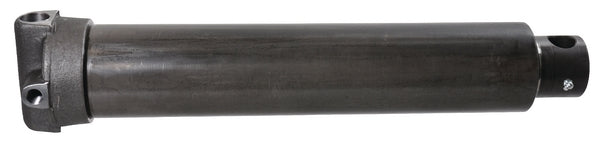

Dieser 4-stufige Teleskopzylinder der Marke Di Natale-Bertelli hat einen Hub von 1500 mm und eine minimale Länge von 539 mm. Bei 180 bar erreicht er eine maximale Kapazität von 22,4 t. Für die Auswahl sind vor allem Hub, Einbaulänge und Montagebohrungen entscheidend.
Artikel- und Vergleichsnummern
| Artikelnummer | TC4643F |
Technische Daten
| Marke | Di Natale-Bertelli |
| Anwendung | Teleskop |
| Max. Kapazität bei 180 Bar | 22,4 t |
| Hub | 1500 mm |
| Min. Länge | 539 mm |
| Anzahl der Stufen | 4 |
| Montagetyp - zylinderseitiger Anschluss | Bohrung |
| Montagetyp - stangenseitiger Anschluss | Bohrung |
| Ölfüllmenge | 12 l |
| Max. Kapazität - Stufe 2 | 10,9 t |
| Max. Kapazität - Stufe 3 | 16,1 t |
| Max. Kapazität - Stufe 4 | 22,4 t |
| Max. Kolbengeschwindigkeit | 0,5 Mtr./sec |
| Durchmesser der Montagebohrung - Zylinderverbindung | 185 mm |
| Seitenwelle Durchmesser | 36 mm |
| Außendurchmesser | 66 mm |
| Kolben Oberflächenrauigkeits-Bereich | 0.05-0.15 µm |
| Vickers-Härte (HV) | HV5/12=500/550 |
| Montagebohrung Mitte zu Zylinderende Abstand | 30 mm |
| Zylindermaterial | Stahl S355J2+N |
| Gewicht | 62,5 kg |
| Ölanschluss Gewindedurchmesser | M36 |
| Ölanschluss Länge | 185 mm |
| Dichtungsmaterial | Polyurethan |
| DIN-Norm | 1629 |
| Anschluss | 36 |
| Material | - Stahl S355J2+N |
| Material Dichtungen | - Polyurethan |
Für jedes Produkt, das wir in unserem Online-Shop anbieten, haben wir natürlich auch die passenden Ersatzteile. Wenn Sie ein spezielles Ersatzteil benötigen oder etwas Bestimmtes suchen, können Sie uns gerne über das Kontaktformular kontaktieren.
Kontaktformular
Wir möchten Sie darauf hinweisen, dass bei Lieferungen außerhalb der Europäischen Union (EU) zusätzliche Zollgebühren und Einfuhrabgaben anfallen können. Diese Gebühren werden vom Zollamt des Empfangslandes erhoben und sind nicht in den von uns berechneten Versandkosten enthalten.
Infos zu unseren Versandtarifen finden Sie hier.
Häufig gestellte Fragen
Wie lang ist der Zylinder eingefahren und wie groß ist der Hub?
Die minimale Länge beträgt 539 mm, der Hub 1500 mm.
Welche Anschlüsse hat der Zylinder?
Zylinder- und stangenseitig ist jeweils eine Bohrung vorhanden, der Abstand von Montagebohrung zu Zylinderende beträgt 30 mm.
Welche Kapazität erreicht der Zylinder in den einzelnen Stufen?
Bei 180 bar liegt die maximale Kapazität in Stufe 2 bei 10,9 t, in Stufe 3 bei 16,1 t und in Stufe 4 bei 22,4 t.
