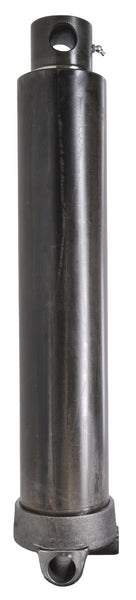

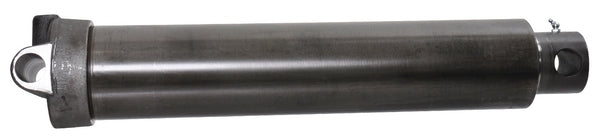

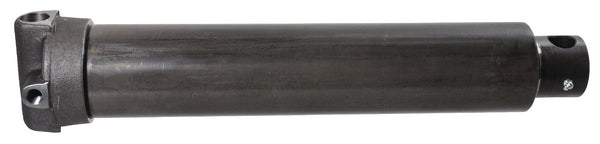

Dieser 4-stufige Teleskopzylinder von Di Natale-Bertelli hat einen Hub von 1510 mm und eine minimale Länge von 523 mm. Die maximale Kapazität liegt bei 180 bar bei 16,1 t, die Ölfüllmenge bei 8,8 l. Für die Auswahl sind vor allem Hub, Minimallänge und Montagebohrungen entscheidend.
Artikel- und Vergleichsnummern
| Artikelnummer | TC3647F |
Technische Daten
| Marke | Di Natale-Bertelli |
| Anwendung | Teleskop |
| Max. Kapazität bei 180 Bar | 16,1 t |
| Hub | 1510 mm |
| Min. Länge | 523 mm |
| Anzahl der Stufen | 4 |
| Montagetyp - zylinderseitiger Anschluss | Bohrung |
| Montagetyp - stangenseitiger Anschluss | Bohrung |
| Ölfüllmenge | 8,8 l |
| Max. Kapazität - Stufe 2 | 8,1 t |
| Max. Kapazität - Stufe 3 | 11,7 t |
| Max. Kapazität - Stufe 4 | 16,1 t |
| Max. Kolbengeschwindigkeit | 0,5 Mtr./sec |
| Durchmesser der Montagebohrung - Zylinderverbindung | 150 mm |
| Seitenwelle Durchmesser | 36 mm |
| Außendurchmesser | 59 mm |
| Kolben Oberflächenrauigkeits-Bereich | 0.05-0.15 µm |
| Vickers-Härte (HV) | HV5/12=500/550 |
| Montagebohrung Mitte zu Zylinderende Abstand | 30 mm |
| Zylindermaterial | Stahl S355J2+N |
| Gewicht | 41,5 kg |
| Ölanschluss Gewindedurchmesser | M36 |
| Ölanschluss Länge | 150 mm |
| Dichtungsmaterial | Polyurethan |
| DIN-Norm | 1629 |
| Anschluss | 36 |
| Material | - Stahl S355J2+N |
| Material Dichtungen | - Polyurethan |
Für jedes Produkt, das wir in unserem Online-Shop anbieten, haben wir natürlich auch die passenden Ersatzteile. Wenn Sie ein spezielles Ersatzteil benötigen oder etwas Bestimmtes suchen, können Sie uns gerne über das Kontaktformular kontaktieren.
Kontaktformular
Wir möchten Sie darauf hinweisen, dass bei Lieferungen außerhalb der Europäischen Union (EU) zusätzliche Zollgebühren und Einfuhrabgaben anfallen können. Diese Gebühren werden vom Zollamt des Empfangslandes erhoben und sind nicht in den von uns berechneten Versandkosten enthalten.
Infos zu unseren Versandtarifen finden Sie hier.
Häufig gestellte Fragen
Wie lang ist der Teleskopzylinder im eingefahrenen und ausgefahrenen Zustand?
Die minimale Länge beträgt 523 mm, der Hub 1510 mm.
Welche maximale Kapazität hat der Zylinder?
Bei 180 bar liegt die maximale Kapazität bei 16,1 t. In den einzelnen Stufen sind 8,1 t (Stufe 2), 11,7 t (Stufe 3) und 16,1 t (Stufe 4) angegeben.
