Schwenkflansch
Schwenkflansch

Schwenkflansch

En stock et prêt pour l'expédition
187,90 €
inkl. MwSt. | zzgl. Versandkosten
Sofort lieferbar
Lieferung in 1–3 Werktagen
  • American Express
  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Satispay
  • Shop Pay
  • Union Pay
  • Visa

Mit Klarna: Jetzt kaufen, in 30 Tagen bezahlen.

Hervorragend · 4,6 / 5 107 Bewertungen auf

Empfohlenes Zubehör wählen

Produkt Fragen?

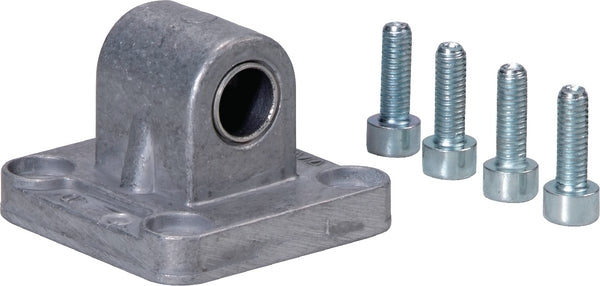

Dieser Schwenkflansch aus Aluminium ist ein kompatibles Ersatzteil für Pneumatikzylinder nach DIN ISO 15552 mit 125 mm Zylinderdurchmesser. Er wird mit Bohrung Ø 25 H9 mm, 50 mm Lochabstand und Montagelöchern Ø 14 H13 mm geliefert. Vor dem Kauf lohnt sich ein Blick auf die Maße B (140 mm) und M (Ø 60 H11 mm), um die Passung am Zylinder zu prüfen.

Artikel- und Vergleichsnummern

EAN 8716106691838
Artikelnummer SFD125PN

Technische Daten

ISO-Norm 15552
Ø Bohrung 25 H9 mm
Lochabstand 50 mm
Durchmesser Montagelöcher (mm) 14 H13 mm
O 20 H13 mm
Für Zylinder DIN ISO 15552
Länge B 140 mm
Länge E 10 mm
Länge F 20 mm
Länge I 20 mm
Länge K 7 mm
M Ø 60 H11 mm
N 70 -0,2 / -0,6 mm
Material Aluminium
Zylinder Ø 125 mm

Lieferumfang

  • 1 Stück

Für jedes Produkt, das wir in unserem Online-Shop anbieten, haben wir natürlich auch die passenden Ersatzteile. Wenn Sie ein spezielles Ersatzteil benötigen oder etwas Bestimmtes suchen, können Sie uns gerne über das Kontaktformular kontaktieren.

Kontaktformular

Wir möchten Sie darauf hinweisen, dass bei Lieferungen außerhalb der Europäischen Union (EU) zusätzliche Zollgebühren und Einfuhrabgaben anfallen können. Diese Gebühren werden vom Zollamt des Empfangslandes erhoben und sind nicht in den von uns berechneten Versandkosten enthalten.

Infos zu unseren Versandtarifen finden Sie hier.

Häufig gestellte Fragen

Für welchen Zylinder ist der Schwenkflansch vorgesehen?

Er ist für Zylinder nach DIN ISO 15552 mit einem Zylinderdurchmesser von 125 mm ausgelegt.

Welche Maße hat der Schwenkflansch?

Die Länge B beträgt 140 mm, die Länge E 10 mm, F 20 mm, I 20 mm und K 7 mm. Die Bohrung hat Ø 25 H9 mm, der Lochabstand beträgt 50 mm.
